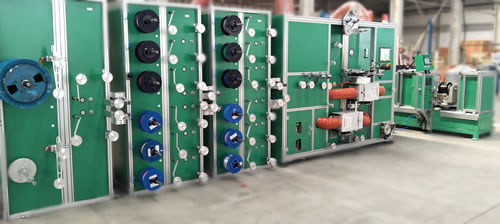

用途：主要用于制造4~24芯光纤带产品，可具备光纤带复绕功能。

设备特点:
具有全自动排线功能,可梯形或倒梯形排线
收放线张力调节为气动模式
2台/1台 UV固化炉
PLC控制系统, 触摸屏人机界面, 设备操作简单方便

技术指标
结构速度：800m/min（
生产速度：300~500 m/min（12芯光纤带，依据设备配置决定）
升速时间 30S~120S
光纤放线张力 0.3～1.0N ± 0.1N
收线张力 2.0～5.0N
计米精度 ﹤0.1%
附加损耗 ≤0.02dB/Km
外型尺寸（L×W×H） 8350mm×2250mm×2500mm（L×W×H）
总功率 380V/50Hz, ＞ 36Kw

放线盘具规格
               25Km     50Km     50Km
线盘外径 236mm   236mm   265mm
线盘内径 160mm   160mm   160mm
线盘宽度 108mm   230mm   170mm
线盘轴孔 25.4mm  25.4mm   25.4mm
线盘重量    5kg       10kg       10kg

收线盘具规格

               25Km    50Km      PN410
线盘外径 236mm   265mm   410mm
线盘内径 160mm   160mm   316mm
线盘宽度 108mm   170mm   400mm
线盘轴孔.25.4mm  25.4mm   51mm
线盘重量    5kg       10kg      30kg
