用途：用于挤制综合布线缆，分支缆等多芯室内光缆，挤出材料为PVC, LSZH。


设备特点:

精密可调机头设计
放线收线张力精确
生产线操作简便，快速，性能稳定

设备组成：

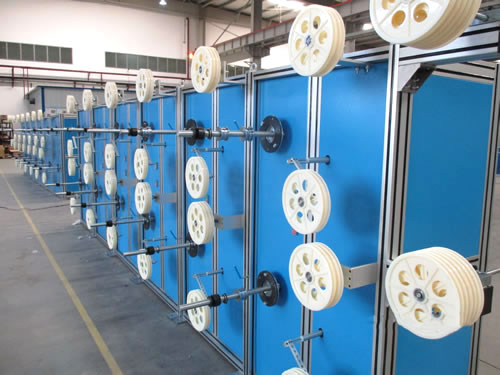

1、多路光纤放线架（绞笼)；
2、芳纶放线装置；
3、分并线装置；
4、挤出机及辅机（65x25挤出机、机头及模具、抽真空系统、烘干上料系统）；
5、冷却系统（4M热水槽、12M冷水槽，制冷机，吹干装置）；
6、测径仪；
7、Ф630轮式牵引装置；
8、100M储线式收线张力装置；
9、双盘手动收排线装置；
10、电控系统

技术指标

产品  生产速度/(由缆结构决定) 200 m/min（结构速度）  Max 150 m/min
挤出机规格 65x25, ≤100kg/h
套管外径 Ф3.2～12mm
紧包放线盘 4～24pcs
紧包放线张力 1～1.5N±0.1N
芳纶纱放线张力 0.5～3N
收线张力范围 5～20N
计米精度 <2‰
外型尺寸 L≤32m，W≤3m
总功率 380V/50Hz,  ＞100Kw

放线收线盘规格

放线规格 收线规格
PN400 PN630 PN800
线盘外径 400mm 630mm 800mm
线盘内径 200mm 315mm 400mm
线盘宽度 350mm 400mm 400mm
线盘轴孔 56mm 56mm 56mm
线盘重量 30kg 30kg
