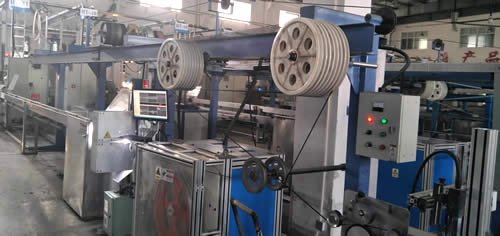

用途：用于生产1～4芯光纤或光纤带蝶形引入光缆，挤出材料为PVC、LZSH等。

设备特点:

精密自定心机头设计
放线收线张力精确
生产线操作简便，快速，性能稳定
模块化设计，适应多种组合，生产不同结构的缆

设备组成：

1、PN800摆臂式钢丝放线架；
2、2路光纤放线架(其中一路可放光纤带)；
3、PN400非金属加强芯放线架；
4、分线并线装置；
5、挤出机及辅机（50x25挤出机、机头及模具、烘干上料系统）；
6、冷却系统（4M热水槽、12M冷水槽，制冷机，吹干装置）；
7、双向测径仪；
8、Ф630轮式牵引装置；
9、100M储线式收线张力装置；
10、双盘手动收排线装置；
11、电控系统

技术指标

产品  生产速度 150 m/min（结构速度/ Structural Speed） Max 150 m/min (PVC)
挤出机规格 50x25, ≤55kg/h
套管外径 3.0*2.0～6.0*2.0mm
光纤放线盘 2个
光纤放线张力 0.4～1.2N±0.05N
收线张力范围 5～20N
计米精度 <2‰
附加损耗 ≤0.15dB/Km
外型尺寸 L≤38m，W≤3m
总功率/ 380V/50Hz,  ＞70Kw

放线收线盘规格
放线规格 收线规格
25Km 50Km PC410 PN630
线盘外径 236mm 265mm 410mm 630mm
线盘内径 160mm 160mm 316mm 315mm
线盘宽度 108mm 170mm 390mm 400mm
线盘轴孔 25.4mm 25.4mm 50.8mm 56mm
线盘重量 5kg 10kg 30kg
