用途：用于多种结构的光缆内外护套的挤出生产，挤出材料应适用于PE、PVC、LSZH等。


设备特点:

能完成多种光缆结构的外护套工艺,钢铝带成型操作方便，精度高, 生产线操作简便，快速，性能稳定

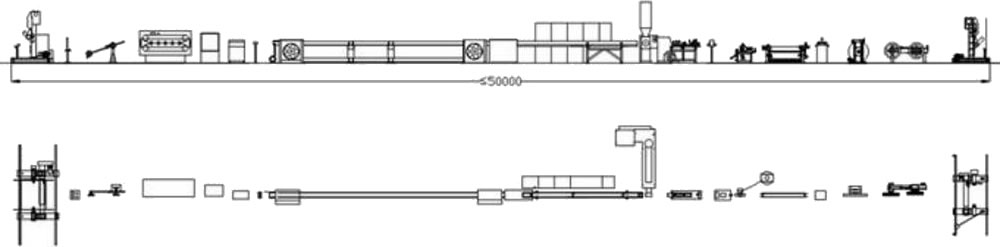

设备组成：

1、PN1600mm放线架；
2、Ф800mm卧式双轮张力轮；
3、钢铝带放带装置；
4、钢铝带焊带机 ；
5、钢铝带储带装置；
6、钢铝带轧纹装置；
7、缆膏填充装置；
8、钢铝带纵包成形装置；
9、挤出机及辅机（90x25挤出机、机头及模具、抽真空系统、烘干上料系统）；
10、冷却系统（热水槽、冷水槽、吹干装置）；
11、测径仪；
12、火花检测仪；
13、热印机/喷码印字；
14、履带牵引（800kg ）；
15、收线张力同步控制器；
16、PN1800mm收排线架；
17、电控系统

技术指标:

结构速度:  120 m/min
生产速度：Max100 m/min (Φ9.0mm)
挤出机规格：90*25, ≤260kg/h(PE)
缆芯外径：Φ5.0～25mm
护套外径：Φ7.0～30mm
计米精度：<2‰
附加损耗：≤0.02dB/Km
外型尺寸：最小长度≥50m，最大宽度≤6m
总功率：380V/50Hz,  标准配置功率＞ 140Kw

放线收线盘具规格
放线规格                       收线规格
              PN800  ~   PN1600       PN800  ~   PN1600
线盘外径  800mm ~  1600mm      800mm ~  1600mm
线盘内径  400mm ~  800mm        400mm ~  800mm
线盘宽度  600mm ~  1180mm      630mm ~  1180mm
线盘轴孔  80mm  ~  80mm          80mm   ~    80mm
