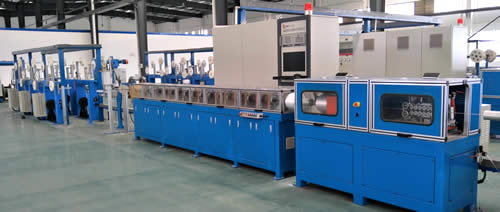

SZ成缆绞合生产线

来源：高创光电 日期：2020-04-04

用途：用于4～18根Ф3.5mm松套管的SZ层绞结构光缆的生产。

设备特点:

Ø 采用多电机全差动SZ绞合装置，绞合角最大可达18π

Ø 精确的张力控制算法保证纱线张力稳定性

Ø 采用双向同点十字交叉扎纱方式

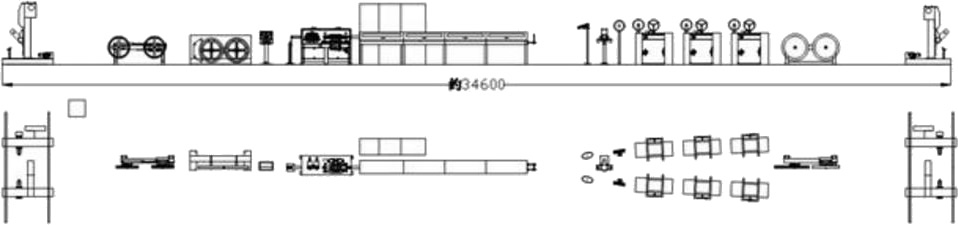

设备组成：
1、PN1250mm放线架；2、Ф800卧式轮张力控制装置；3、PN800束管放线装置；4、加强芯填充装置；5、全差动SZ绞合单元；6、双盘同心式扎纱单元；7、φ800mm双轮牵引机；8、Ф800mm卧式双轮张力控制装置；9、PN1600mm收排线架；10、电控系统

技术指标:
结构速度: 120 m/min
生产速度：Max100 m/min (由成缆节距和扎纱节距决定)
束管根数：6/12/18（Φ1.5～4.0mm）
SZ绞合节距：45～500mm±5mm
SZ绞合角：±4π～18π
SZ绞合转速：max1600rpm
扎纱节距：15～40mm±3mm
扎纱转速：max4000rpm
计米精度：<2‰
附加损耗：≤0.02dB/Km
外型尺寸：L≥35m，W≤5m
总功率：380V/50Hz, ≥ 40Kw

放线收线盘具规格

  加强件放线规格 束管放线规格收线规格

PN800 ~   PN1250   PN800 ~   PN1000 PN800 ~   PN1600

线盘外径 800mm ~ 1250mm 800mm ~  1000mm 800mm ~ 1600mm

线盘内径 400mm ~ 630mm 400mm ~ 507mm 400mm ~ 800mm
线盘宽度   600mm ~ 950mm 630mm ~ 750mm 600mm ~1180mm
线盘轴孔 80mm ~ 80mm 80mm   ~ 80mm 80mm ~ 80mm
