用途：用于挤制1～12芯充油光纤松套束管，挤出材料PBT、PP等。

设备特点:

全自动切换双盘收线装置，换盘可靠
除气泡系统的设计保证纤膏的除气泡效果
可靠的充油模具设计保证高速生产
水浴式牵引设计保障冷却长度，生产线长度短

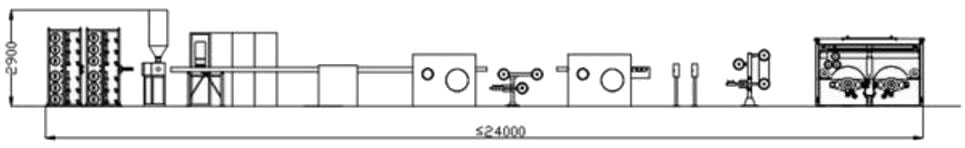

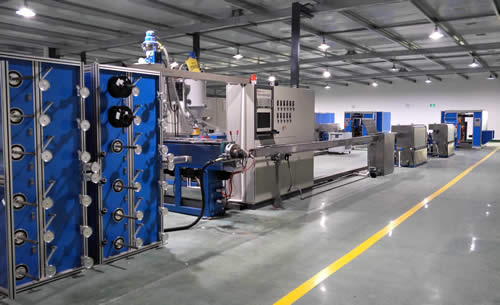

设备组成：
1、12路光纤主动放线架；2、SZ绞合装置；3、纤膏除气泡填充装置；4、挤出机及辅机（60x30挤出机、机头及模具、充油系统、烘干上料系统、色母料单元）；5、水浴式牵引冷却系统（热水槽、双轮牵引装置、吹干装置、制冷单元）；6、测径仪；7、PN800/1000型双盘自动切换收排线单元；8、电控系统

技术指标

结构速度:800 m/min
生产速度:Max 600 m/min（由产品结构决定）
光纤芯数 1~12 cores
放线张力 0.4～1.5N±0.1
套管外径 Φ1.2～3.5mm
余长范围 0～3‰±0.05
计米精度 <2‰
附加损耗 ≤0.02dB/Km
外型尺寸 L≤25m，W≤3.5m
总功率 380V/50Hz,  ＞ 90Kw

放线/收线盘规格

放线规格 25Km       50Km       50Km
线盘外径 236mm   236mm     265mm
线盘内径 160mm   160mm     160mm
线盘宽度 108mm   230mm     170mm
线盘轴孔 25.4mm  25.4mm    25.4mm
线盘重量     5kg      10kg          10kg

收线规格    PN800     PN1000
线盘外径   800mm    1000mm
线盘内径   400mm    507mm
线盘宽度   630mm    750mm
线盘轴孔    80mm     80mm
